JOMESA滤膜清洁度自动分析系统:
清洁度分析, 测量过程, 全自动金属-非金属识别专利, 分析样本, 油品清洁度

JOMESA HFD型清洁度自动分析系统:金属和非金属的识别

金属颗粒:









在分析被测滤膜上的残留物颗粒时,金属颗粒的识别极其重要。 JOMESA早在2006年以前就意识到准确检测、识别金属颗粒的重要意义,并研发了一套基于偏振光的分析系统。该系统很快被市场上的用户所接受,随即我们将其注册为专利。

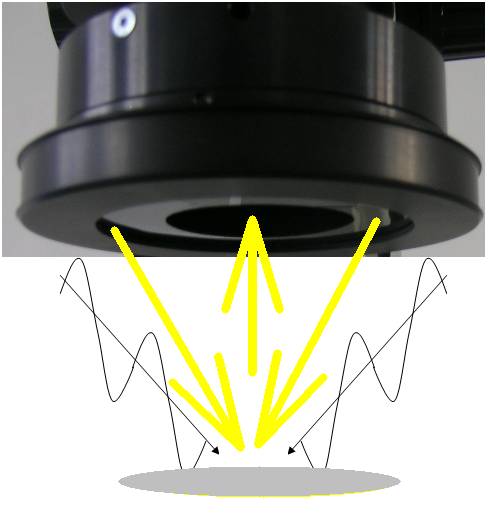

JOMESA采用偏振光作为滤膜的光源:

LED 环形光源

线性偏振镜装载在LED环形光源上

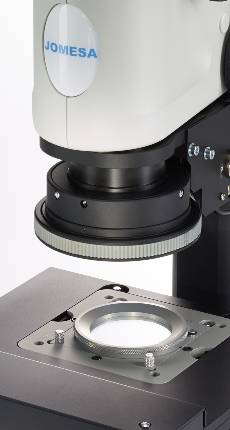

环形光源和电机驱动的偏振镜

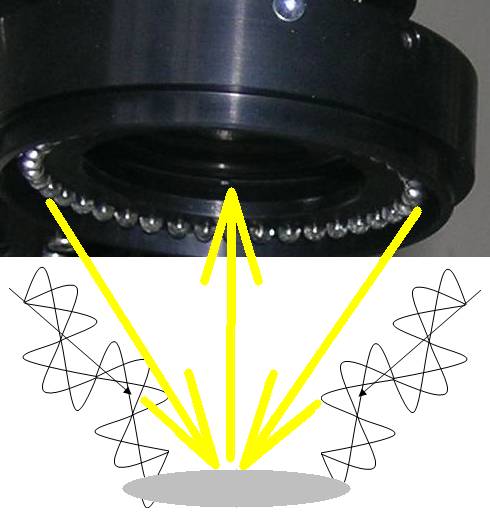

光源发出未经偏振的普通光,涵盖光的所有振动方向。

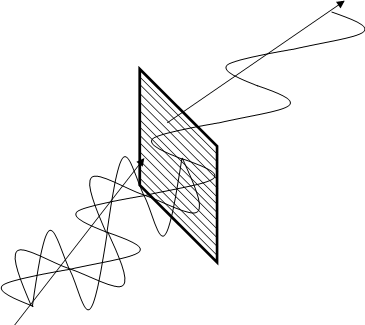

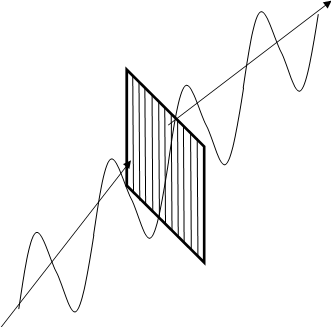

普通光穿过线性偏振镜后,其波长和形状变成统一的(线性的)振动方向。

JOMESA全自动偏振系统

人眼无法识别偏振光,因此对这种变化没有感知。

因此肉眼观察偏振光与非偏振光照射下的样本时不会发现差异。


偏振光是金属-非金属识别的关键。





金属表面的物理特性决定了光线不能进入金属物质,它会像镜子般把所有入射光全部反射出去。入射光在经由金属表面反射后,其反射光与入射光具有相同的振动方向。

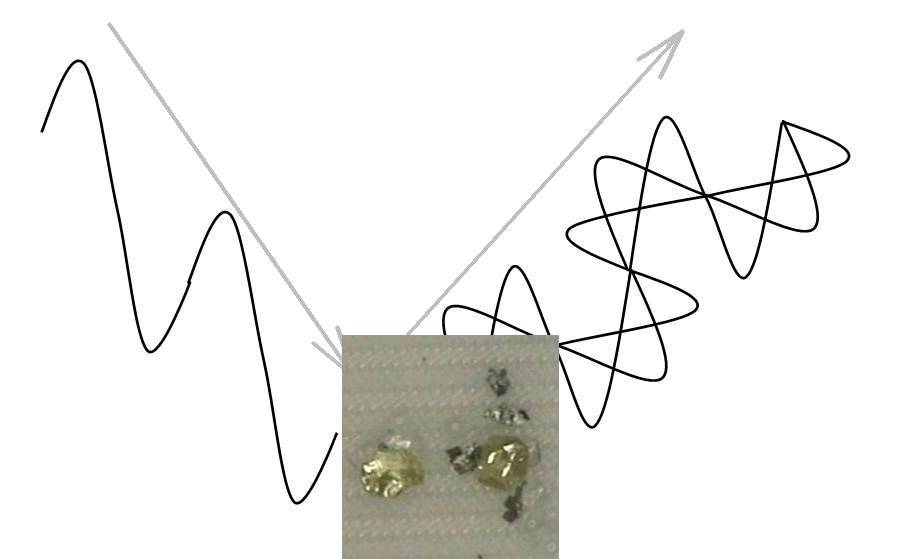

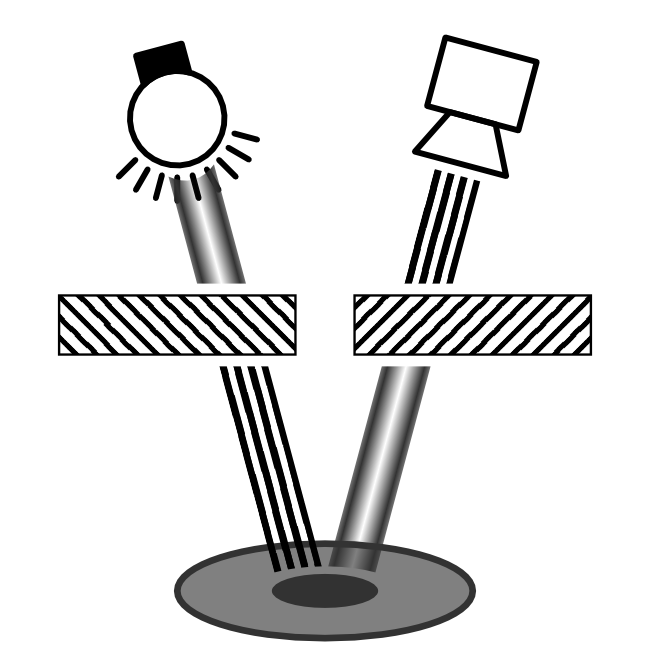

入射光在经过非金属物质后,其振动方向会发生改变(主要原因是光可以射入非金属物质内部),经过非金属物质内部后再出来的反射光不再具有偏振性,其方向也会发生改变。



此时,如果反射光进入第二个偏振镜后会发生什么情况呢?

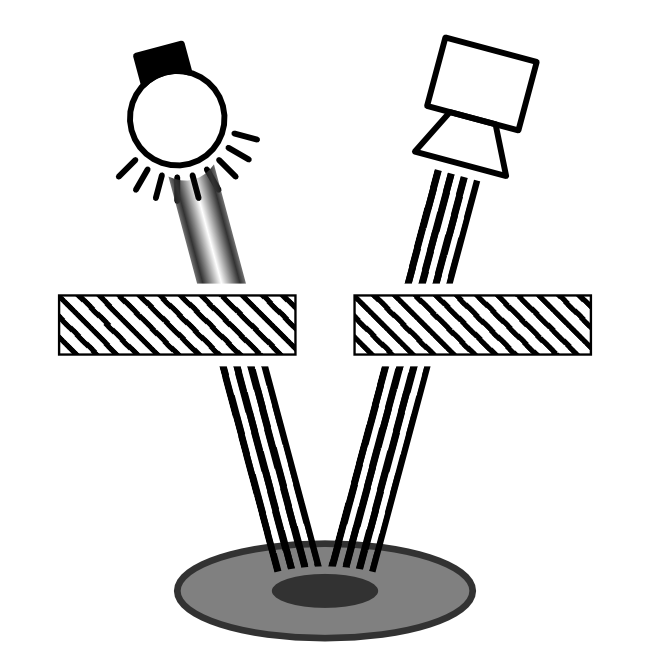

偏振光可以穿过具有相同方向的偏振镜进入摄像机。

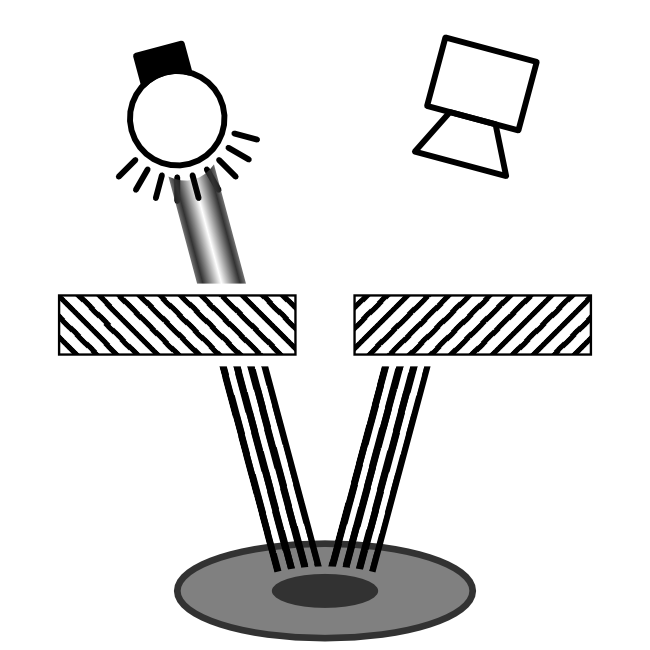

当两个偏振镜处于十字交叉位置(其中一个转动90度),偏振后的反射光不能穿过第二个偏振镜。

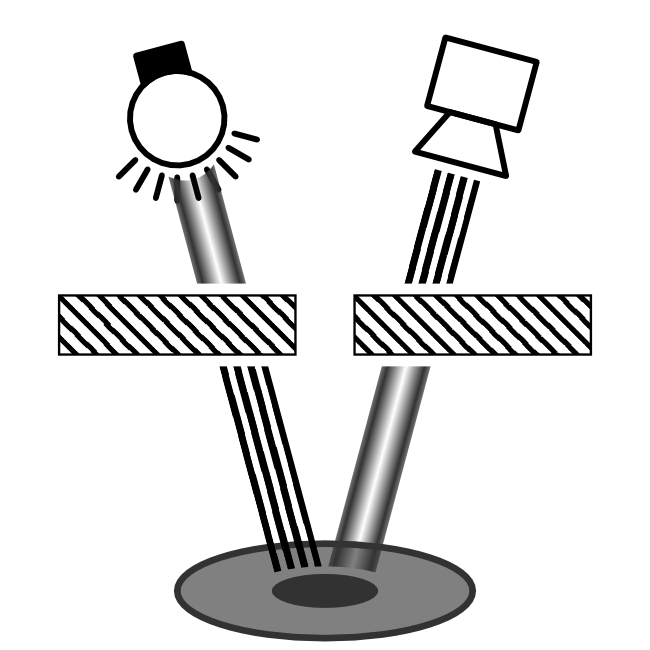

非偏振光仍可通过任何偏振镜,但是强度减弱。

JOMESA2006年开始将这个物理原理应用于我们的自动分析系统。

通过记录、对比颗粒在不同偏振光下的图片,而后鉴别出金属和非金属颗粒。

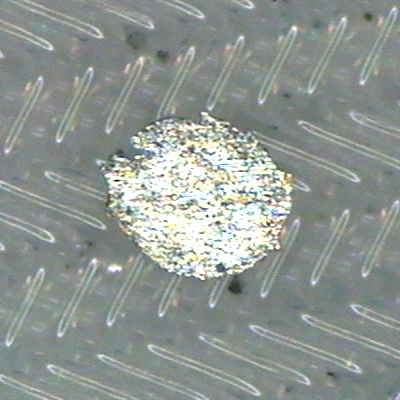

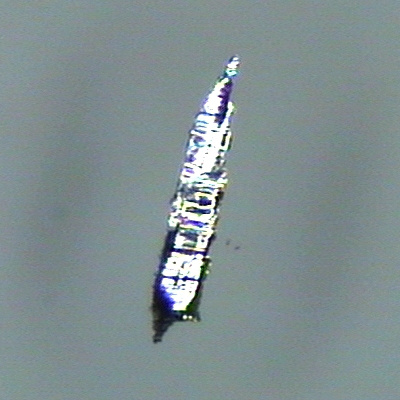

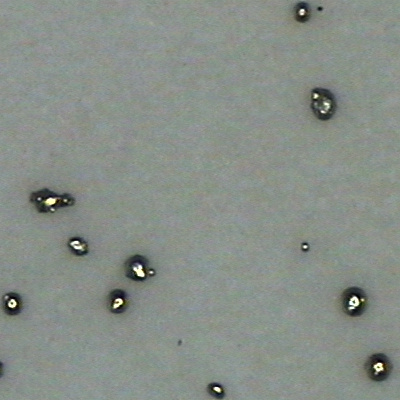

两个偏振镜在平行状态下的金属颗粒

两个偏振镜在十字交叉状态下的金属颗粒

两个偏振镜在平行状态下的非金属颗粒

两个偏振镜在十字交叉状态下的非金属颗粒

图像对比(两个偏振镜在平行和十字交叉状态下的对比):
第一次带反射光颗粒在偏振镜组十字交叉状态下变成纯黑色 ---------->
金属
第一次带反射光颗粒在偏振镜组十字交叉状态下颜色改变不大,没有变成纯黑色的
---------->
非金属

通过对比两组图片,现在我们收集了滤膜上颗粒的所有
必要信息(颗粒尺寸,是金属,还是非金属)
随后我们可以出结果:
分析评判
