JOMESA滤膜清洁度自动分析系统:
清洁度分析, 测量过程, 全自动金属-非金属识别专利, 分析样本, 油品清洁度

JOMESA HFD: 测量过程

显微镜滤膜分析的第一步是将滤膜经由托架放入分析系统。
三种不同的滤膜托架:

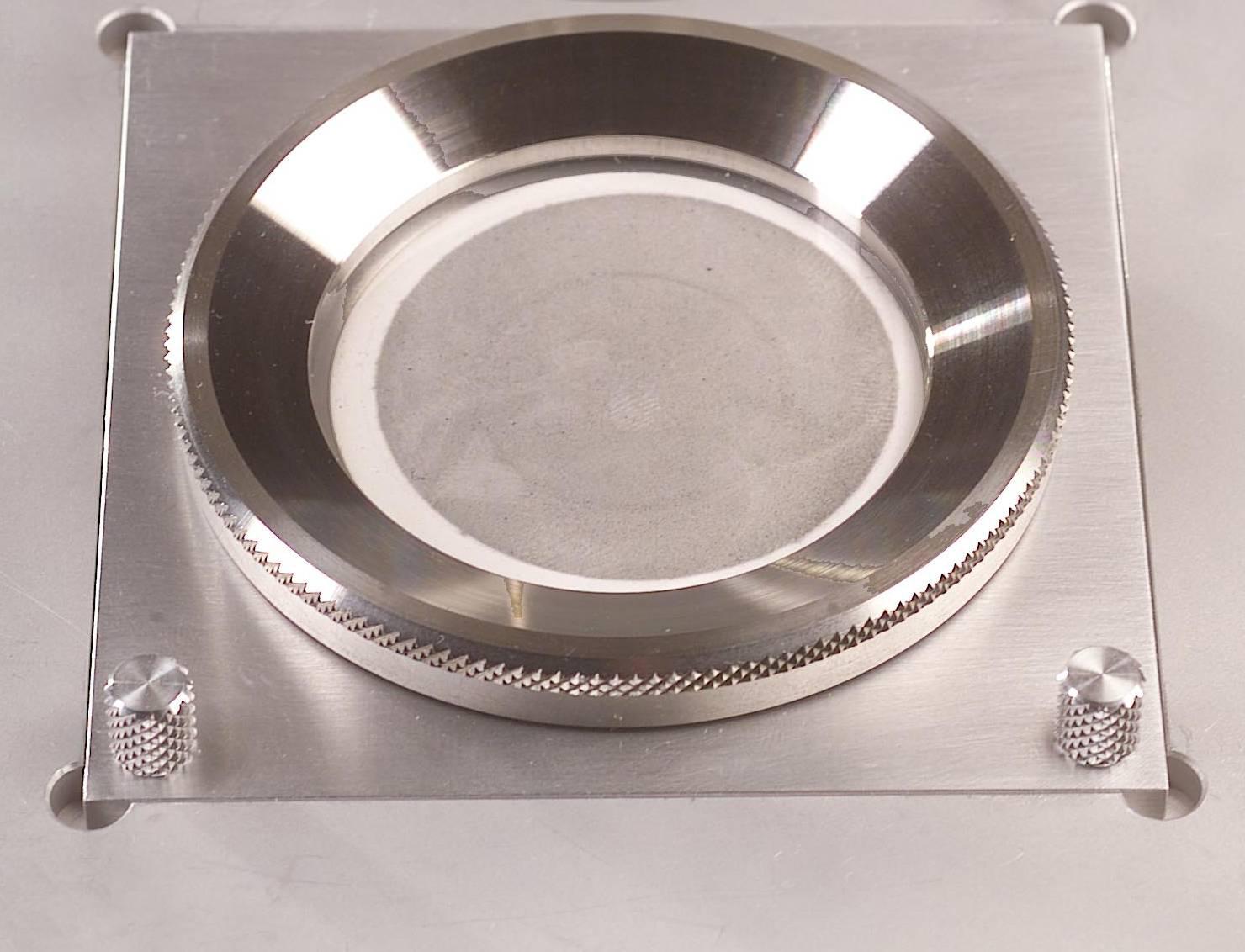

带玻璃盖的通用滤膜托架:
适用于只存储电子档,不保存滤膜样本的分析。

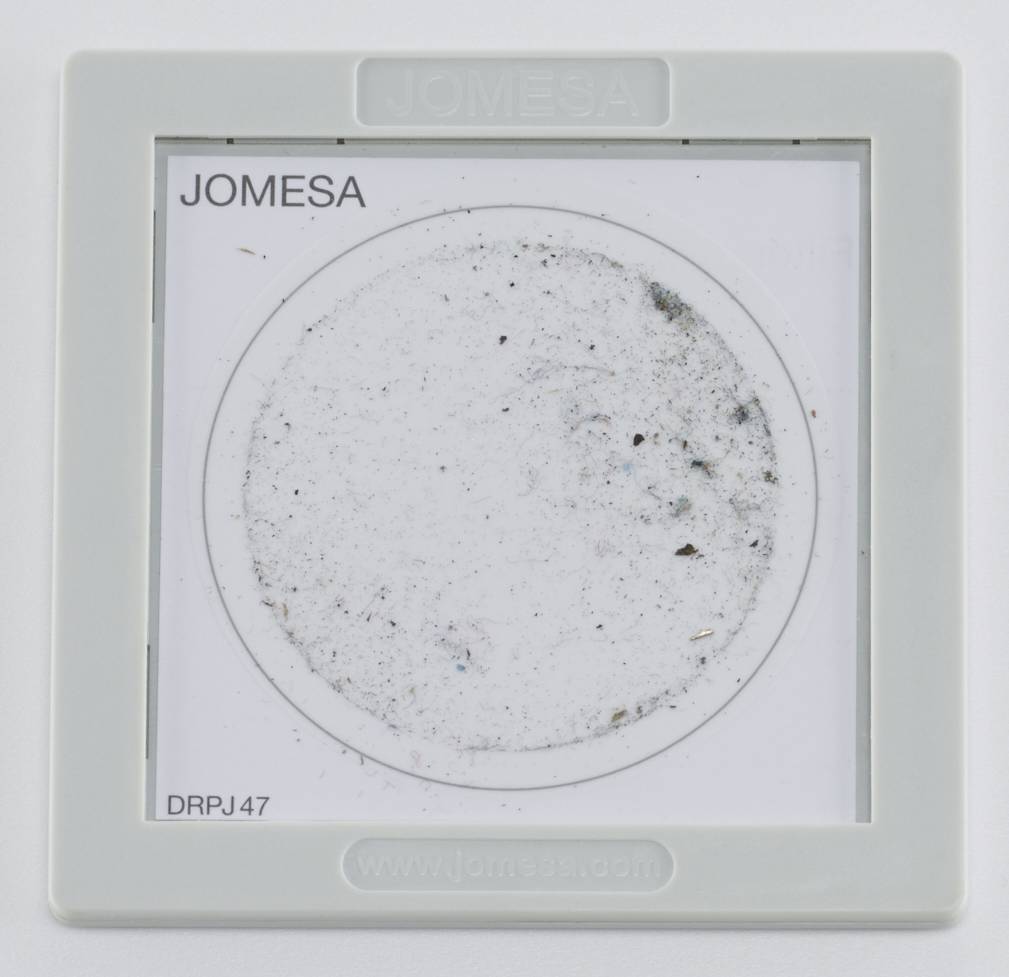

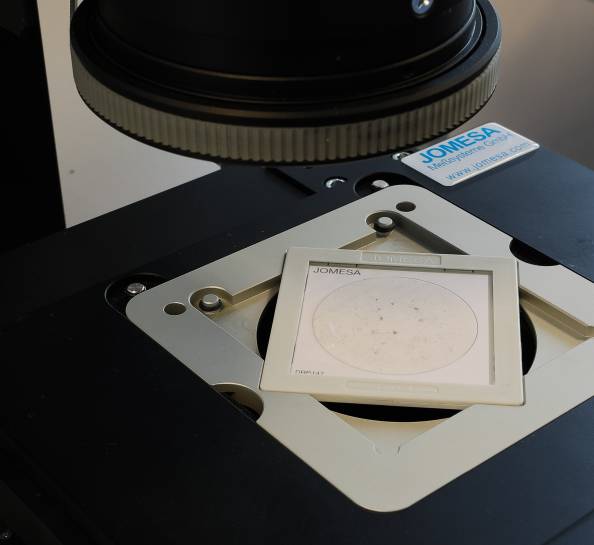

滤膜载物片:
适用于同时保存电子档与滤膜样本的分析。

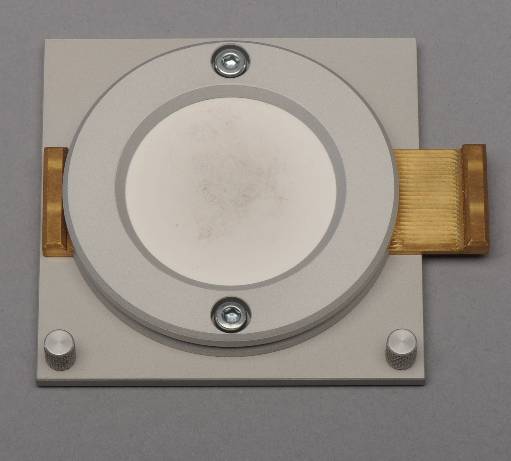

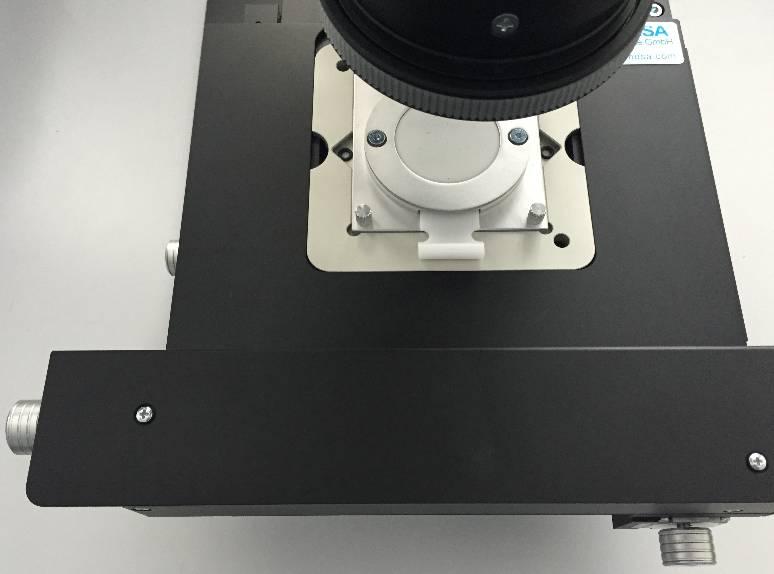

鼓面式滤膜托架:
适用于分析和电子档的保存及后续研究,用于扫描电镜(SEM/EDS)及油品分析。





根据 ISO 16232 标准,滤膜被放在全自动扫描台上扫描。





JOMESA HFD在扫描过程中具有两项卓越的功能:

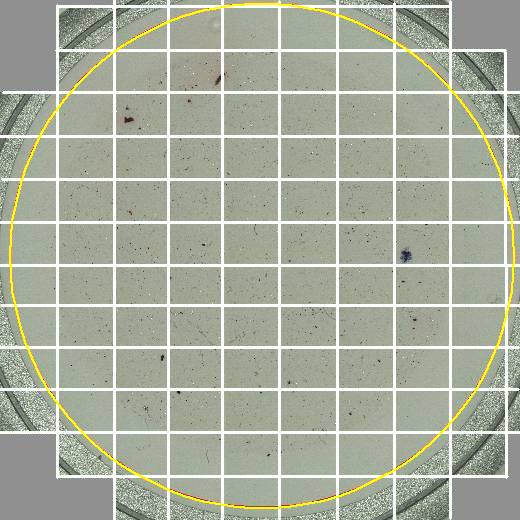

1: 扫描时每一步拍摄的图像汇总拼接成一张完整的滤膜图像。
完整的滤膜图像被保存在数据库里。
有需要时可随时调取滤膜图像进行再次分析。

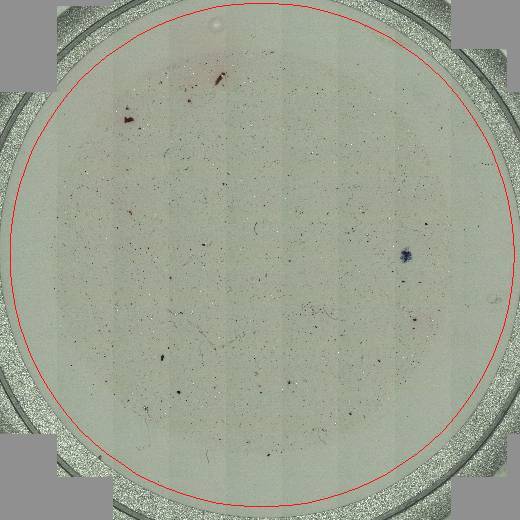

2: JOMESA是唯一能做到精确分析圆形区域的系统(如左图,红色圆内区域)

扫描滤膜

拼接成完整滤膜图像





完成扫描与存储之后,系统开始分析。
第一步是亮度均等化。

这项JOMESA 具有的独特功能意味着:

1: 即使遇到左图那样色均值极度不佳的滤膜,也能进行分析。

2: 识别颗粒时,滤膜的亮度阈值一致。无需手动调节阈值。

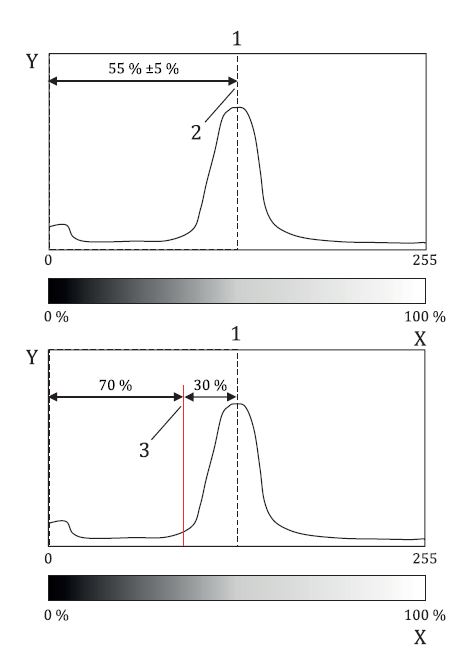

颗粒阈值设定完全依据VDA Vol. 19.1 / ISO 16232:2018(取相应直方图最大值的70%)。
