激光切割网格编织滤膜产品:聚酯滤膜,聚酰胺(尼龙)滤膜,滤膜分配器

1.清洁度(清净度)

滤膜最初被用于过滤,所以对滤膜自身的清洁度不做要求,滤膜生产商也不关注滤膜上残留物的颗粒。
ISO 16232 VDA Vol.19 定义了空白值,准确地规定了清洁度分析设备自身的残留污染物限制。
滤膜显然是分析设备的一部分,因此也规定了其空白值。
在清洁度分析当中,滤膜的清洁度非常重要且应该明确的加以说明。

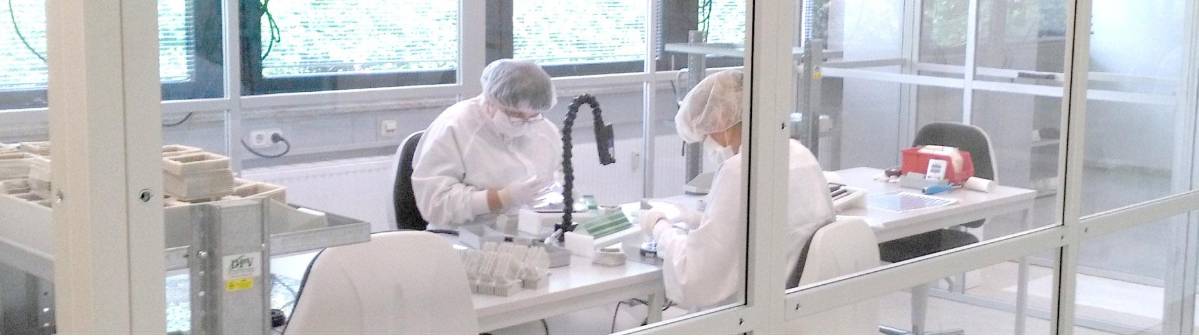

JOMESA2015年起便通过在7级洁净室ISO 14644中以清洁、激光切割和包装滤膜来应对这一挑战。

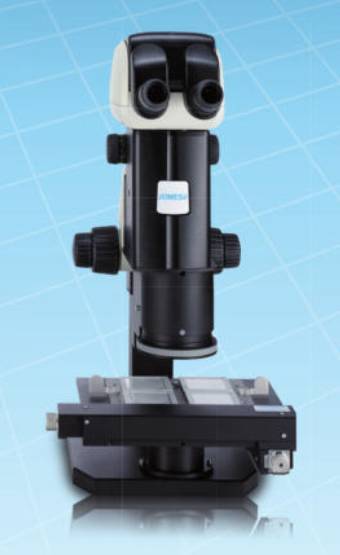

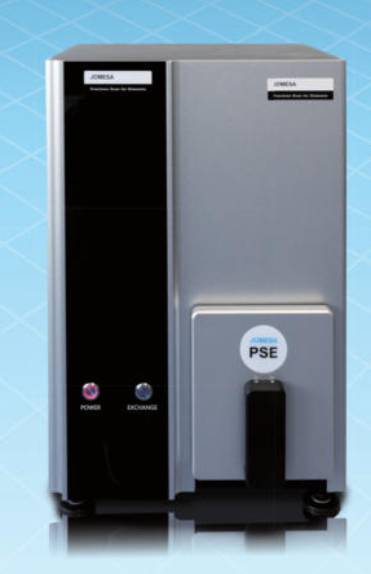

JOMESA 采用专用的精密光学显微系统JOMESA HFD和扫描电子显微镜JOMESA PSE控制滤膜生产过程中的清洁度。




光学质量管理


电镜质量管理

2. 孔隙率
SEM
扫描电镜拍摄的不同类型滤膜的照片

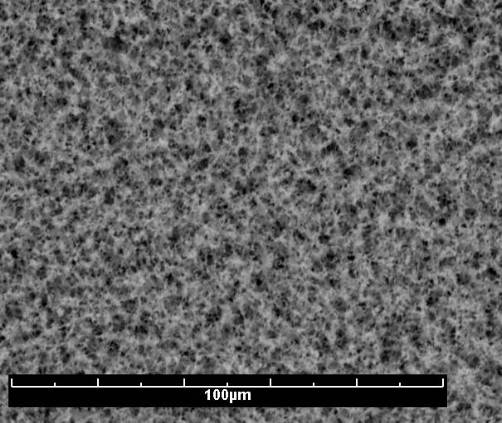

发泡结构的微孔滤膜(泡沫滤膜):纤维素 0.8µm 孔径

闭口网格滤膜

开口网格滤膜,20µm 孔径

开口网格滤膜 (孔径> 15µm)可轻松通过图像分析测量。可用于分离不同尺寸的颗粒:
拥有20µm洞(孔径)的网格滤膜可允许所有小于20µm的颗粒通过并阻挡所有大于20µm的颗粒。

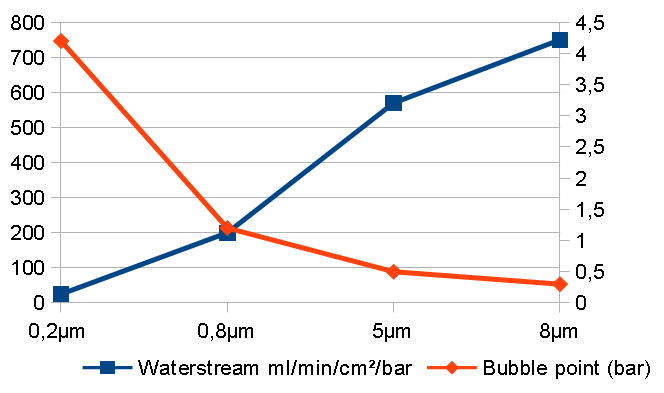

泡沫结构的微孔滤膜的孔径通常采用液体流速法和起泡点法测量。

泡沫结构微孔滤膜(纤维素)的孔径,是如何定义和测量的?


JOMESA使用这些方法对闭口网格滤膜进行测量的测得值相当于8µm泡沫结构滤膜。这说明了这些测量方法不适用闭口网格滤膜的测量,因为测量值与测量不确定度过于接近。


事实上,具有高过滤速度(=大孔隙率)的滤膜在清洁度分析业务中有着关键性优势。

编织纹路(编花/Binding key)定义了不同的闭口网格织物。此时,这些单丝的丝径为1µm、5µm10µm或类似名称,会被误称为孔径。

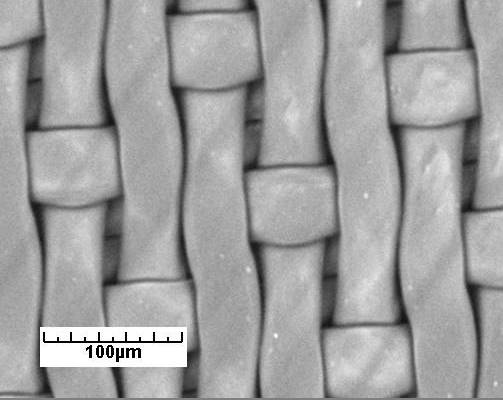

1µm“
编织纹路:30-01 07-01-03

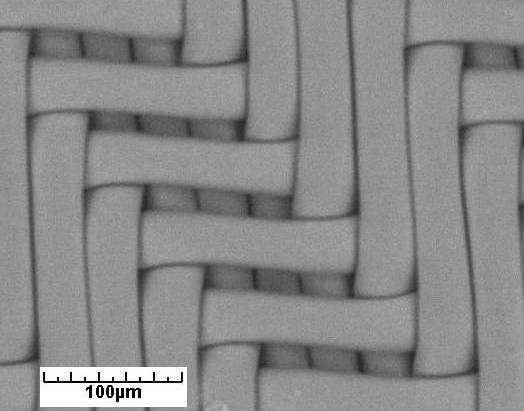

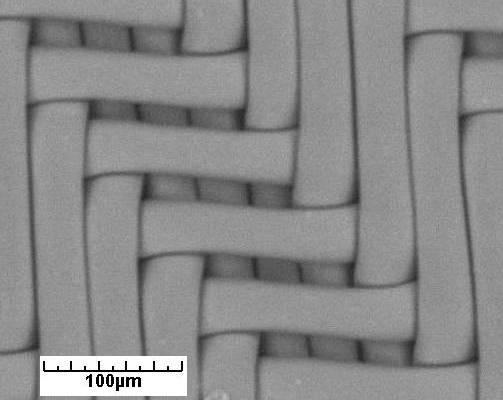

5µm“
编织纹路:20-04 04-01-01

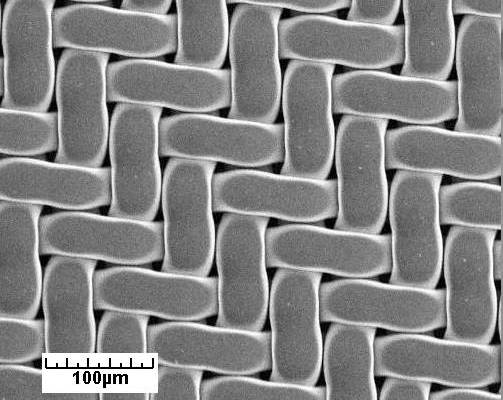

10µm“
编织纹路:20-03 03-01-01

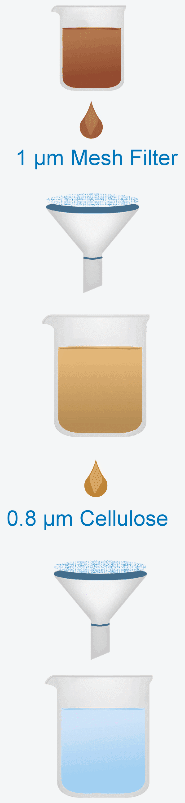

JOMESA对闭口网格过滤的释义和测试





将确定量的污染液体倒在闭口网格滤膜上过滤。



分析网格滤膜上有多少5µm – 15µm的颗粒(网格滤膜阻挡了多少)。



将经过滤的液体倒在0.8µm孔径的纤维素滤膜上过滤。



分析纤维素滤膜上有多少5µm – 15µm的颗粒(网格滤膜截留/漏过了多少)。




编织纹路和丝径对过滤无显著影响


截留/漏过率取决于过滤条件(压力)

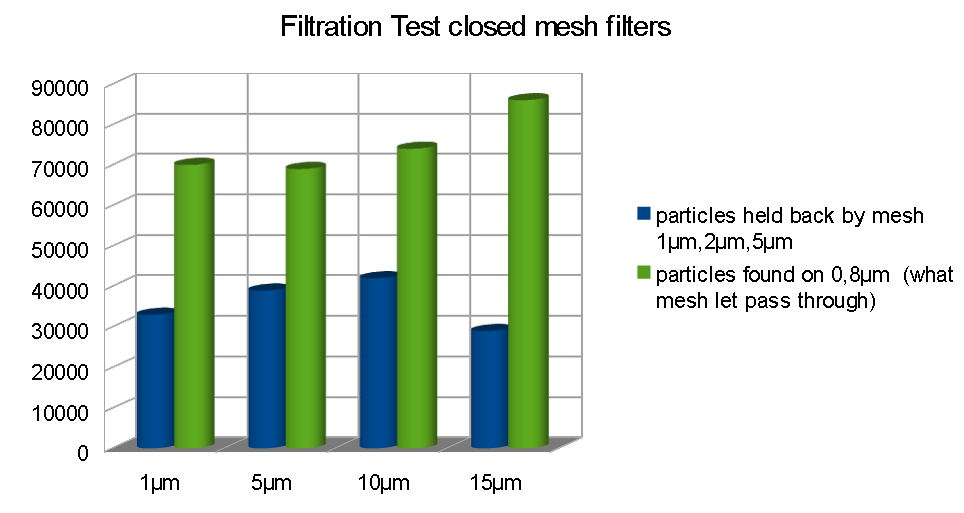

闭口网格滤膜过滤能力详细内容



3.化学和机械性能

ISO 16232:2018 (附录E.2英文版第138) 和 VDA 19.1 (附录7 - A 7.4英文版第132) 中将显微镜分析用的滤膜分为2类:泡沫结构和网格编织滤膜





滤膜材质





介质(检测或冲洗所使用溶剂)

水基中性清洗液

异丙醇

酒精(乙醇)

有机聚合物
(例如:冷清洗液)

酮类(例如:丙酮)

泡沫结构膜

硝酸纤维素

+

-

-

+

-

醋酸纤维素

+

+

-

+

-

聚酰胺/尼龙

+

+

+

+

+

网格编织

聚酯

+

+

+

+

+

聚酰胺/尼龙

+

+

+

+

+

+ 适用, - 不适用

因为其化学稳定性(见上表),涤纶和尼龙滤膜适用于所有冲洗溶剂。
因为其更快的过滤速度,网状编织滤膜(网格滤膜)优于泡沫结构膜。


聚合物

熔点温度

回潮率(20摄氏度,相对湿度65%

推荐干燥温度

聚酰胺6.6 (尼龙/PA

240摄氏度

4.5%

70摄氏度

聚酯 PET (涤纶)

250摄氏度

0.2%

90摄氏度

因为其吸湿和耐热优势,清洁度分析应用中主要运用PET滤膜。

将机织布加工成滤膜两种方式:

冷冲压(冲裁)

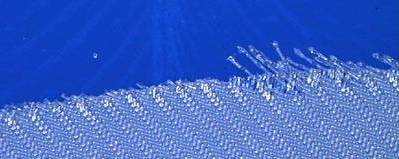

冲裁方式无法避免受到颗粒的污染。

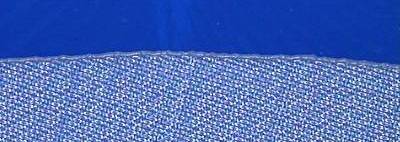

激光切割

基于清洁度要求与减少对环境的影响,
JOMESA仅提供激光切割滤膜。





4. JOMESA滤膜编码规则

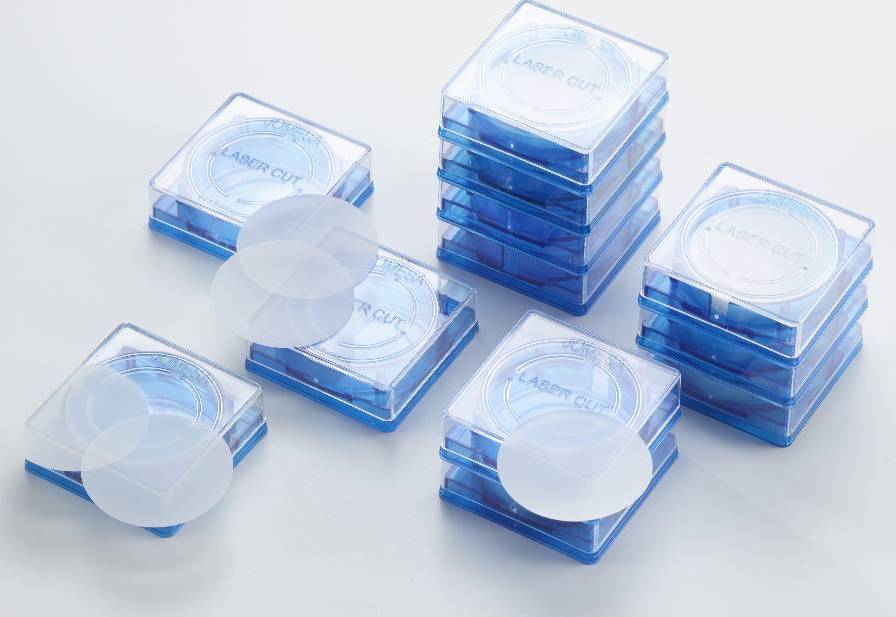

尼龙滤膜(聚酰胺;Nylon,激光切割

涤纶滤膜(聚酰纤维;PET) ,激光切割

订货代码:
PET滤膜:PE-YYL-ZZ
尼龙滤膜:NY-YYL-ZZ
YY对应毫米直径mm
ZZ对应微米孔径µm),如果孔径 >= 15µm
ZZ对应织物纹路Binding key缩写,如果为闭口网格滤膜

标准织物:见下文
特殊织物:可应根据要求接受客制。


价格按照订购量实行阶梯价
价格信息请联系
JOMESA:
info@jomesa.com



闭口网格滤膜,激光切割

商品代码

SEM 图片

织物组织Binding key

过滤规范

清洁度规范

NY-47L-1


30-01 07-01-03

网格滤膜对 (5-15) µm 的颗粒阻挡率为:50% (+-25%)

网格滤膜对 >15µm 的颗粒阻挡率为:
80% (+-20%)

无金属颗粒

无颗粒 > 200µm

最多允许2个颗粒在50 - 200µm之间

最多允许100颗粒在5 - 50µm之间

PE-47L-5
NY-47L-5



20-04 04-01-01

PE-47L-10



20-03 03-01-01

开口网格滤膜,激光切割

商品代码

SEM 图片

织物组织Binding key

孔径规范

清洁度规范

PE-47L-15



20-02 02-01-03

15µm x 15µm +- 5µm

无金属颗粒

无颗粒 > 200µm

最多允许2个颗粒在50 - 200µm之间

最多允许100个颗粒在15 - 50µm之间

PE-47L-20



20-02 02-01-01

20µm x 20µm +- 7µm

无金属颗粒

无颗粒 > 200µm

最多允许2个颗粒在50 - 200µm之间

最多允许50个颗粒在25 - 50µm之间

PE-47L-50

20-02 02-01-01

50µm x 50µm +- 10µm

无金属颗粒

无颗粒 > 200µm

最多允许20个颗粒 > 50µm

PE-47L-100

20-02 02-01-01

100µm x 100µm +- 15µm

无金属颗粒

最多允许5个颗粒 > 100µm

PE-47L-150

20-02 02-01-01

150µm x 150µm +- 15µm

无金属颗粒

最多允许5个颗粒 > 150µm

PE-47L-200

20-02 02-01-01

200µm x 200µm +- 10µm

无金属颗粒

最多允许5个颗粒 > 200µm

(产品规格如有更新,恕不另行告知)

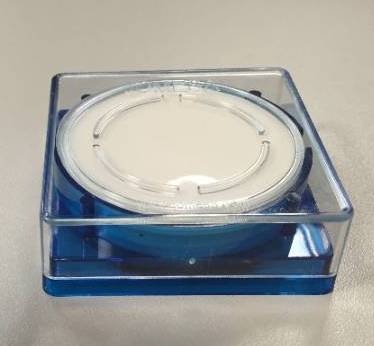

5. 人体工效学: JOMESA滤膜分配器

从一盒滤膜中单独取出一片滤膜,很多时候不是一件容易的事情,一不小心即造成滤膜报废。

JOMESA滤膜分配器为您提供用户友好型的、安全便捷的操作模式,从滤膜带中取出一张滤膜。
滤膜带在洁净室内组装。装完后直到用户分配之前,滤膜都不会受到污染。







显著优点:

易提取每一张滤膜。
取滤膜时,不会对剩余滤膜产生污染。
能确保滤膜在使用前,更安全、清洁地被保存。

所有产品规格如有更改,恕不另行通知
