JOMESA 滤膜分析系统配件耗材

JOMESA滤膜分析:滤膜托架及颗粒收集

标准滤膜托架(适用于最大直径50mm及以下尺寸的滤膜)


玻璃上盖合上后的滤膜

快速便捷的滤膜固定装置

烘干后,滤膜不平整,出现翘曲。然而,显微镜系统受限于景深,即便是
HFD长景深)显微镜系统,对于毫米级的滤膜高度变化也是无能为力,并出现误判。
我们标准的滤膜托架自带一个玻璃上盖,将其盖于滤膜上面后,滤膜会被压平整。同时也确保了滤膜在测量过程中不会滑动。

分析完成后拿掉玻璃上盖,滤膜上的颗粒会粘在玻璃上:滤膜上颗粒数量发生改变,因此该滤膜无法重复测量。



鼓式滤膜托架

此类型的滤膜托架能平整滤膜,确保扫描过程中滤膜不会发生滑动。通过采用一种精巧的设计和加工,滤膜可以被拉伸固定在鼓式托架上(类似于鼓面的固定)。此方法不再需要使用玻璃上盖,并且滤膜可放置在其他分析仪器中测量(如SEM-EDS)。

用于光学HFD应用的鼓式拉伸:滤膜的背景是塑料的,因此可以对滤膜进行评估,而不会产生背景干扰。

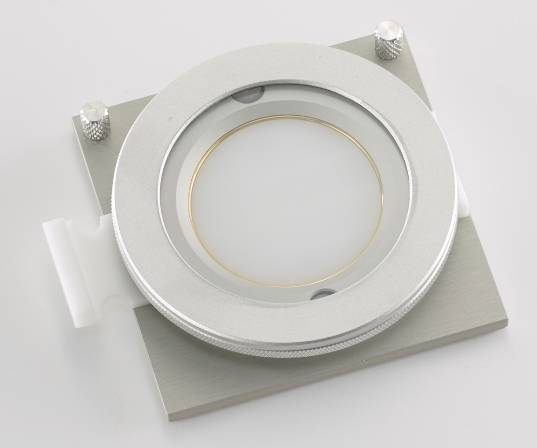

HFD型零部件清洁度分析系统专门设计的鼓式滤膜托架

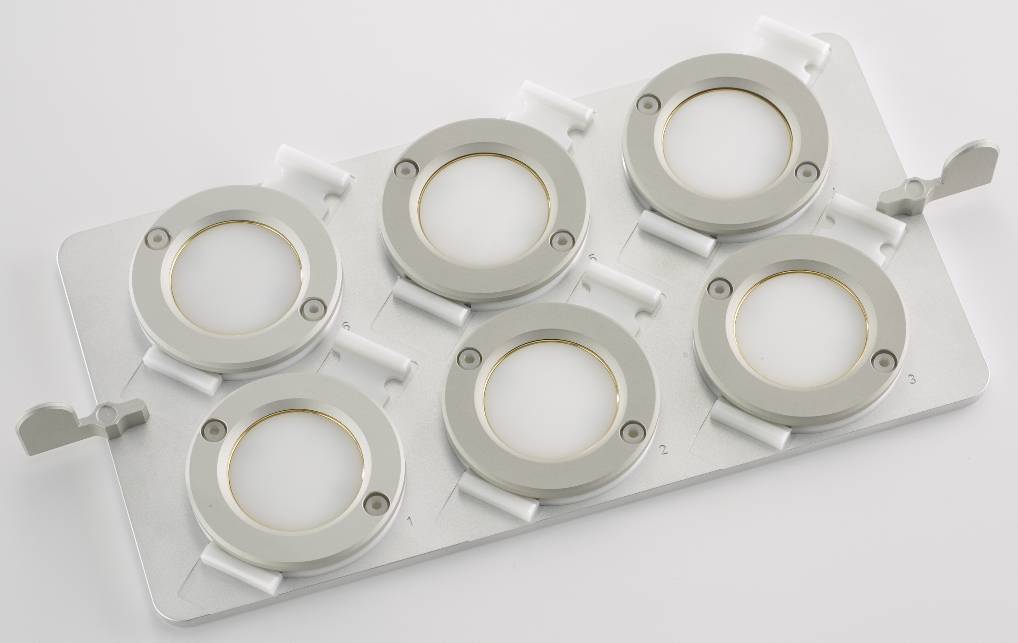

6工位HFD型零部件清洁度分析系统专门设计的鼓式滤膜托架



MAT3型油品清洁度分析系统专门设计的鼓式滤膜托架

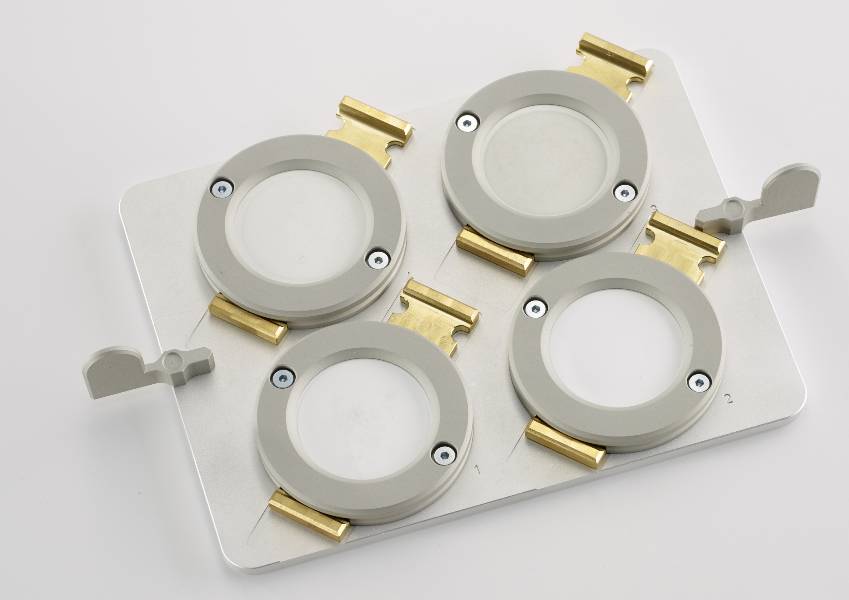

4工位MAT3型油品清洁度分析系统专门设计的鼓式滤膜托架

颗粒捕集器专用滤膜托架


颗粒捕集器用于测试(生产)环境的清洁度。常见颗粒收集器会采用粘性表面(粘纸),用于收集颗粒。
未使用前的粘性表面盖着一层保护膜或保护纸。使用前,除去保护膜,把粘性面暴露在环境中,颗粒会粘附在上面。搜集时间结束后,盖上塑料盖,将其转移至清洁度实验室。
然后将颗粒捕集器插入颗粒捕集器支架,并在
JOMESA HFD系统上进行分析。

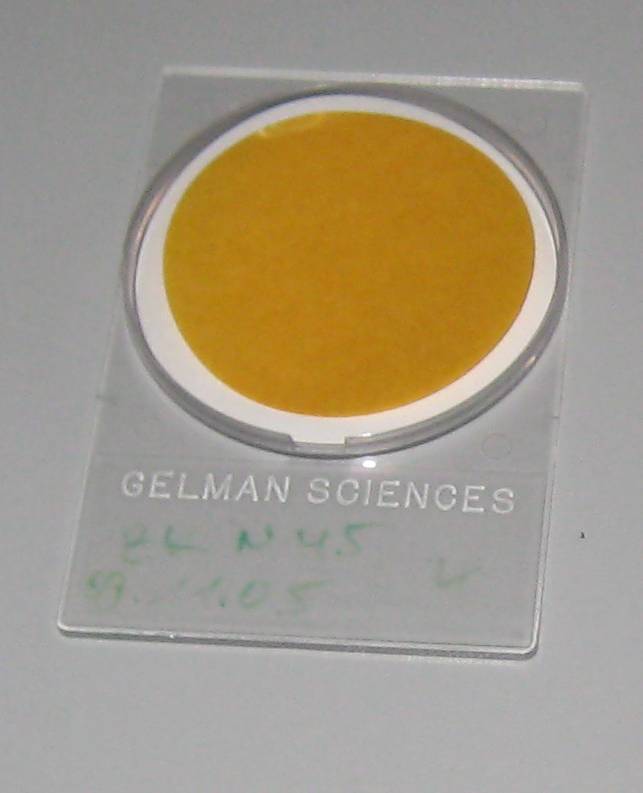

使用时将颗粒收集器盖打开,除去表面保护膜,将其暴露在环境中。

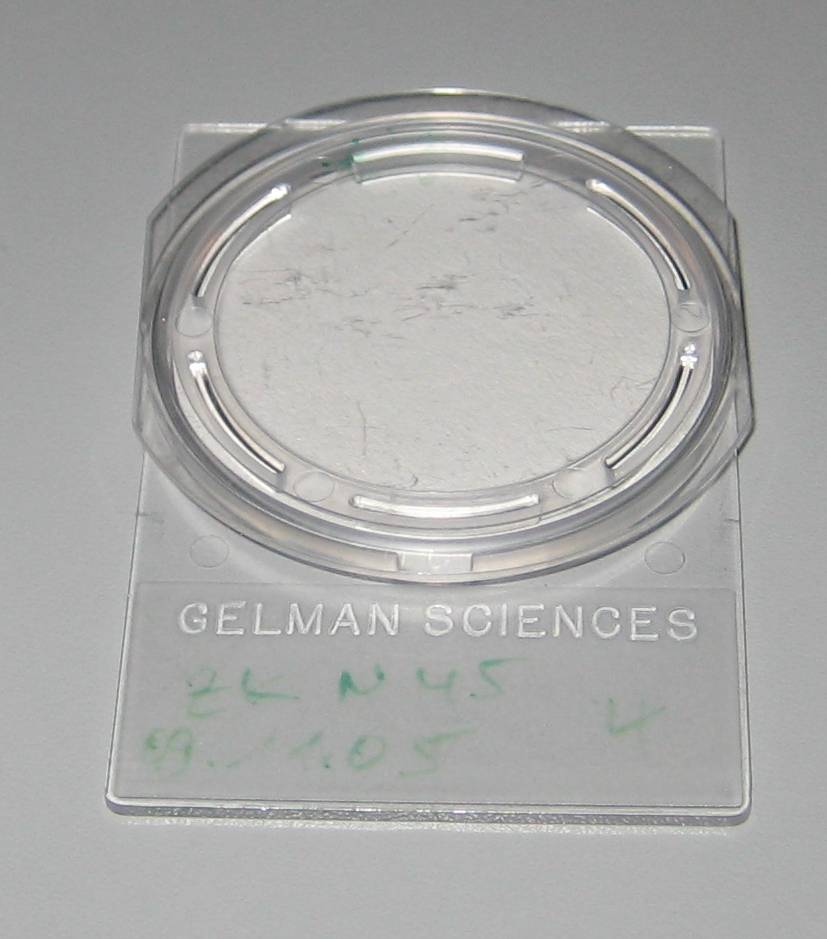

收集完成后,盖上盖子,将其转移到实验室进行分析。

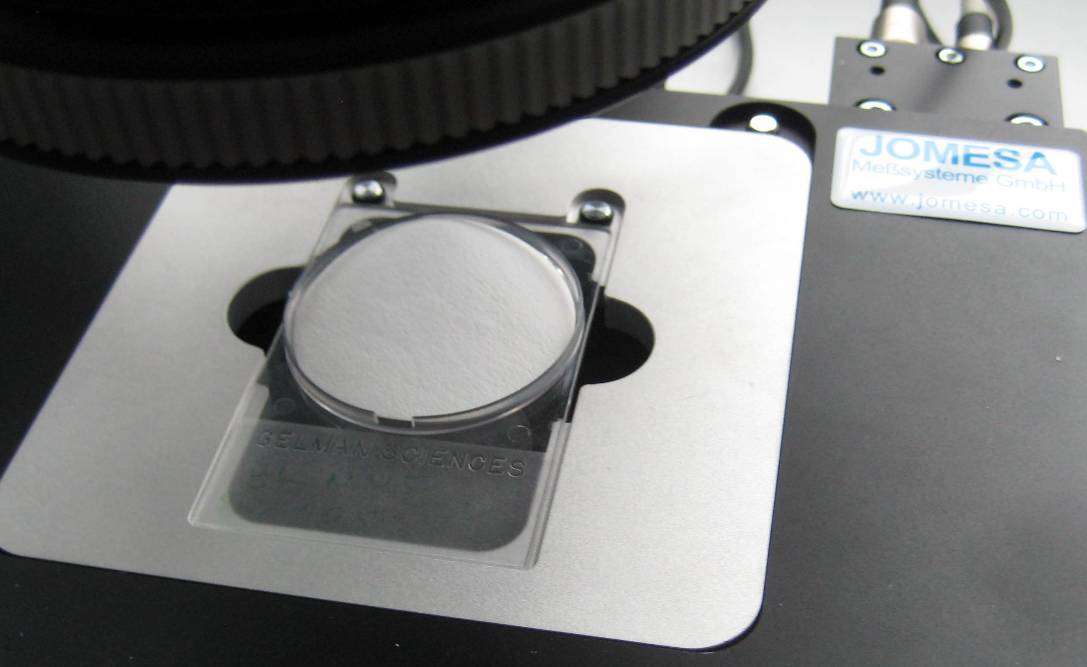

把颗粒收集器放到JOMESA HFD型清洁度自动分析系统的专用托架上即可进行分析。(分析时拿掉盖子)

适用于超大尺寸滤膜的托架

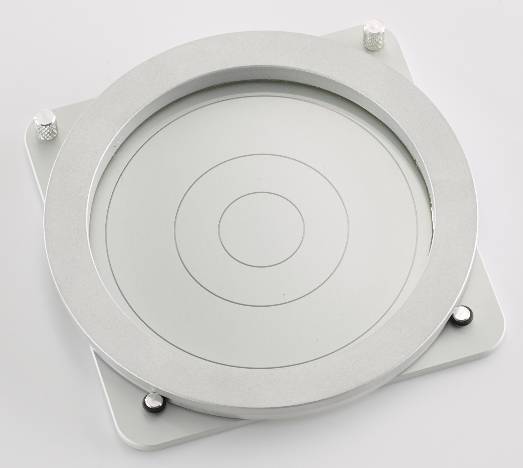

适用于最大直径为90mm的滤膜

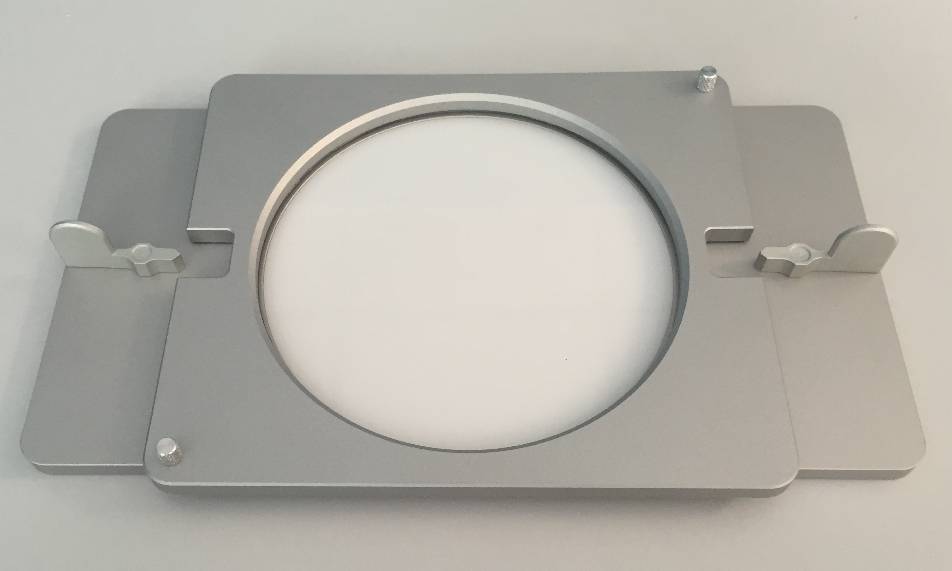

适用于最大直径为142mm的滤膜 (需要4工位或6工位, 分析直径最大134mm)
